Современные электронные системы требуют, чтобы силовые архитектуры работали на более высоких частотах, с более высокими плотностями тока и с более плотной компоновкой печатных плат, чем когда-либо прежде. От серверов искусственного интеллекта и платформ ускорения графических процессоров до оборудования промышленной автоматизации и автомобильной электроники — стабильное регулирование напряжения стало важнейшим требованием для надежности системы.
Однако в процессе эксплуатации высокочастотные преобразователи постоянного тока часто сталкиваются с рядом инженерных проблем, в том числе:
В компактных энергосистемах эти проблемы становятся еще более серьезными, поскольку частота переключения увеличивается, а расстояние между компонентами продолжает сокращаться.
Чтобы повысить стабильность преобразователя и снизить потери энергии, инженеры полагаются на высокопроизводительные силовые индукторы, которые сглаживают протекание тока, стабилизируют выходное напряжение и подавляют нежелательные магнитные помехи.
В частности, современные экранированные и сильноточные силовые индукторы все чаще используются в вычислительных системах искусственного интеллекта, телекоммуникационных источниках питания, промышленном контрольном оборудовании и автомобильных архитектурах питания постоянного тока, где эффективность и характеристики электромагнитных помех одинаково важны.
Ознакомьтесь с полным ассортиментом высокопроизводительных силовых индукторов → 【Обзор продукции SMD Inductor】

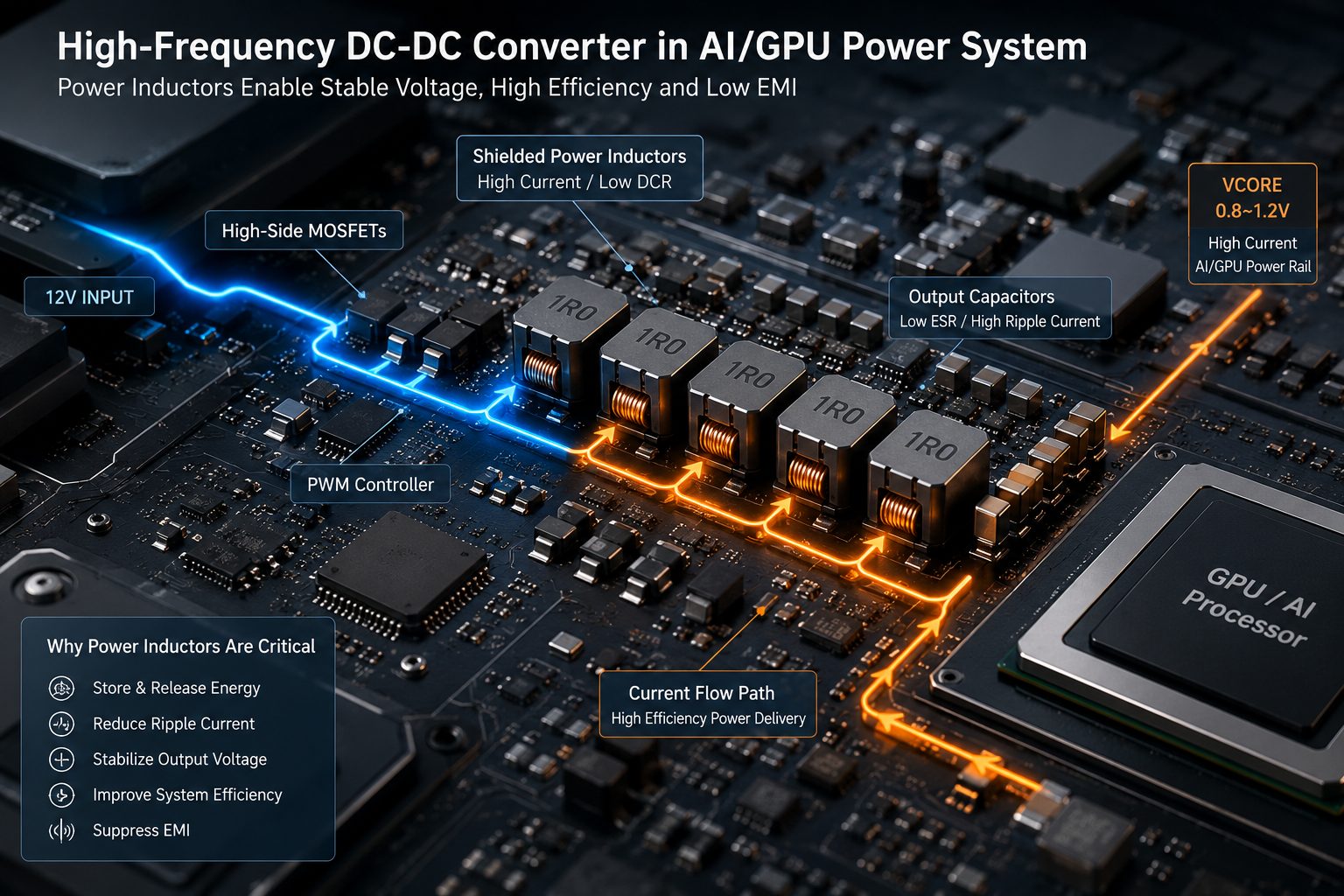

Силовой индуктор в преобразователе постоянного тока сохраняет и высвобождает энергию во время циклов переключения, чтобы сгладить протекание тока, уменьшить пульсации напряжения, повысить эффективность и поддерживать стабильное выходное напряжение в высокочастотных энергосистемах.
Силовой индуктор является одним из основных компонентов управления энергией внутри импульсного стабилизатора. Его роль выходит далеко за рамки простого хранения тока.
В высокочастотных преобразователях постоянного тока дроссель непрерывно регулирует передачу энергии между каскадом переключения и выходной нагрузкой.
Когда МОП-транзистор или переключающий транзистор включается, электрическая энергия сохраняется в магнитном поле катушки индуктивности. Это помогает предотвратить внезапные скачки тока и стабилизирует передачу энергии внутри преобразователя.
Когда переключатель выключается, накопленная магнитная энергия постепенно высвобождается на выходной каскад, поддерживая непрерывный поток тока вместо резкого падения напряжения.
Высокочастотное переключение естественным образом генерирует пульсирующий ток. Без достаточной индуктивности пульсации тока значительно возрастают, что приводит к нестабильности выходного напряжения, более высоким тепловым нагрузкам и снижению эффективности.
Силовые индукторы сглаживают эти колебания тока и улучшают общее качество электроэнергии.
Балансируя накопление и высвобождение энергии во время каждого цикла переключения, силовые индукторы помогают поддерживать стабильное выходное напряжение постоянного тока при изменении условий нагрузки.
Это становится особенно важным в шинах питания графических процессоров, серверных системах искусственного интеллекта и промышленных модулях питания, где потребность в переходном токе может быстро меняться в течение микросекунд.
В современной вычислительной и промышленной электронике стабильность напряжения напрямую влияет на надежность системы, тепловые характеристики и эффективность обработки.
Даже относительно небольшие колебания напряжения могут создать серьезные проблемы в работе сильноточных электронных систем.
Для серверов искусственного интеллекта и систем ускорения графических процессоров быстрая реакция на переходные процессы особенно важна, поскольку процессоры могут практически мгновенно переключаться с низкой нагрузки на пиковую нагрузку.
Если силовой каскад не может отреагировать достаточно быстро, может возникнуть превышение или понижение выходного напряжения, что потенциально влияет на стабильность процессора и долгосрочную надежность.
Аналогичным образом, в системах промышленной автоматизации и телекоммуникационной инфраструктуре нестабильное напряжение может отрицательно повлиять на точность связи, целостность сигнала и срок службы оборудования.
В результате инженеры все чаще отдают предпочтение силовым индукторам с низкими потерями и высокой стабильностью при проектировании преобразователей.
Не все силовые индукторы работают одинаково в условиях высокочастотного переключения.
Эффективность преобразователя, термическая стабильность, переходные характеристики и характеристики электромагнитных помех сильно зависят от электрических и структурных характеристик индуктора.
DCR напрямую влияет на потери проводимости внутри преобразователя.
Более высокий DCR обычно приводит к:
Для энергосистем с высокой плотностью мощности предпочтительны индукторы с низким DCR, поскольку они помогают минимизировать выделение тепла и одновременно повысить общую эффективность преобразователя.
Например, низкопрофильные экранированные индукторы, используемые в компактных конструкциях постоянного и постоянного тока, могут достигать чрезвычайно низких значений DCR, сохраняя при этом стабильную способность выдерживать ток в условиях высокой частоты коммутации.
Например, в серии LPS сопротивление DCR составляет всего 0,008 Ом, что делает ее идеальной для компактных силовых конструкций. Узнайте больше о серии LPS → 【Индуктор SMD LPS】
| Параметр | Индуктор с низким DCR | Индуктор с высоким DCR |
|---|---|---|
| Потеря мощности | Ниже | Выше |
| Термический подъем | Ниже | Выше |
| Эффективность | Улучшенный | Уменьшенный |
| Сильноточные возможности | Лучше | Ограниченный |
Ток насыщения определяет, какой ток может выдержать дроссель, прежде чем магнитные характеристики начнут ухудшаться.
Когда ток превышает порог насыщения:
Поэтому сильноточные индукторы необходимы в системах питания графических процессоров, вычислительном оборудовании искусственного интеллекта и промышленных преобразователях постоянного тока, работающих в условиях динамической нагрузки.
Серия SDRH обеспечивает высокий ток насыщения до 12 А и специально разработана для требовательных к питанию графических процессоров и приложений искусственного интеллекта. Посмотреть подробную информацию о серии SDRH → 【Индуктор SMD SDRH】
При практическом проектировании преобразователей инженеры обычно выбирают дроссели с дополнительным запасом насыщения, чтобы поддерживать стабильную работу во время переходных скачков нагрузки.
Материалы магнитного сердечника сильно влияют на характеристики высокочастотного переключения.
Выбор основного материала влияет на:
Поскольку частоты переключения продолжают расти, правильный выбор магнитного материала становится все более важным для баланса эффективности и термической стабильности.
В компактных печатных платах утечка магнитного поля из неэкранированных индукторов может создавать помехи близлежащим сигнальным трассам, высокоскоростным процессорам, радиочастотным модулям и схемам связи.

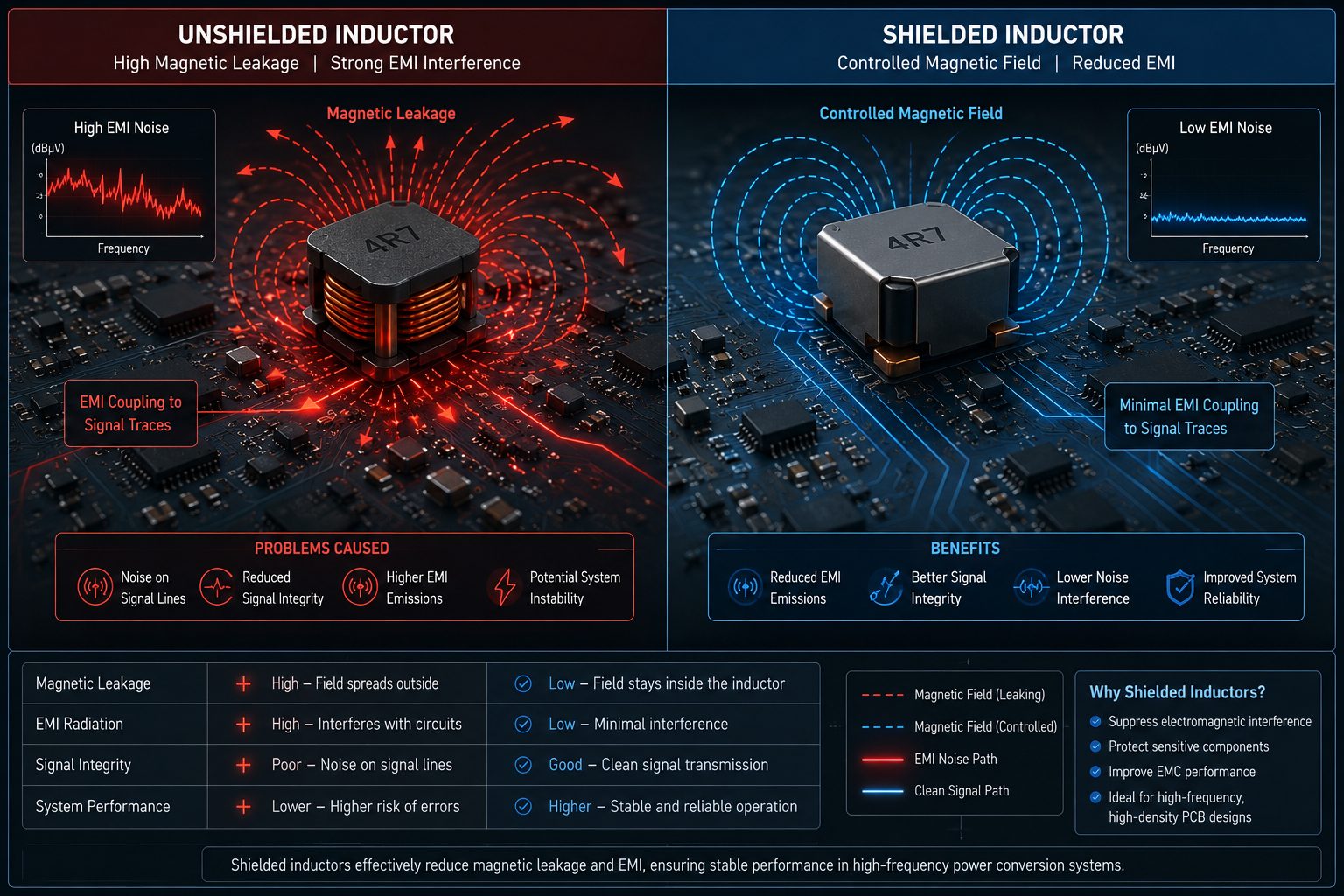

(Сравнение магнитной утечки и электромагнитных помех между неэкранированными и экранированными индукторами.)
Экранированные индукторы не только уменьшают электромагнитные помехи, но и обеспечивают стабильную работу на печатных платах с высокой плотностью размещения. См. нашу серию экранированных индукторов HCB → 【Индуктор SMD HCB】
Эта нежелательная магнитная связь может увеличить шум переключения, снизить целостность сигнала и отрицательно повлиять на общую стабильность системы.
Экранированные силовые индукторы помогают минимизировать утечку магнитного поля и улучшить эффективность подавления электромагнитных помех.
В современных высокочастотных энергосистемах экранированные индукторы становятся все более важными для поддержания стабильной работы преобразователя и снижения проблем проектирования, связанных с электромагнитными помехами.
Сопутствующие товары: сильноточные индукторы
Поскольку электронные продукты продолжают двигаться в сторону меньших форм-факторов и более высокой удельной мощности, компактные магнитные компоненты становятся все более важными в конструкции преобразователей.
Литые индукторы широко используются в компактных импульсных системах питания, поскольку они сочетают в себе магнитное экранирование, структурную прочность и стабильные высокочастотные характеристики.
По сравнению с традиционными открытыми магнитными конструкциями литые индукторы обеспечивают:
Эти преимущества делают формованные индукторы подходящими для компактных силовых модулей, встроенной электроники, автомобильных систем и промышленного оборудования с высокой плотностью размещения, где пространство и контроль электромагнитных помех имеют решающее значение.
Литые индукторы серии AISM сочетают в себе магнитное экранирование, прочность конструкции и стабильные высокочастотные характеристики. Ознакомьтесь с серией AISM → 【Индуктор SMD AISM】
Сильноточные индукторы широко используются в приложениях, требующих стабильного регулирования напряжения, высокой эффективности и сильной способности подавления электромагнитных помех.
Вычислительные платформы искусственного интеллекта требуют быстрого реагирования на переходные процессы и стабильной подачи питания для графических процессоров и процессоров, работающих в условиях высокодинамичных рабочих нагрузок.
Откройте для себя наши сильноточные индукторы, оптимизированные для вычислительных систем искусственного интеллекта → 【Защитный индуктор】
Современные графические процессоры потребляют чрезвычайно высокий переходный ток, поэтому для модулей регулирования напряжения (VRM) необходимы индукторы с малыми потерями и высоким током.
Промышленные энергосистемы требуют стабильной работы преобразователя в условиях длительной непрерывной нагрузки и в условиях электрического шума.
Автомобильные ЭБУ, системы ADAS и бортовые силовые модули требуют компактных индукторов с высокой термической стабильностью и вибростойкостью.
Базовые станции телекоммуникаций и системы электропитания связи требуют малошумящих архитектур питания с сильными возможностями контроля электромагнитных помех.
Выбор правильного силового индуктора зависит от нескольких ключевых инженерных факторов.
Инженеры обычно оценивают:
Для компактных высокочастотных преобразователей часто отдают предпочтение экранированным индукторам с низким DCR, поскольку они обеспечивают более высокий КПД, улучшенную переходную стабильность и меньшие электромагнитные помехи.
| Ряд | Ключевое преимущество | Типичное применение |
|---|---|---|
| Серия ЛПС | Низкий профиль, низкий уровень электромагнитных помех | Портативная электроника |
| Серия СДРХ | Высокий ток насыщения | Системы питания графического процессора и искусственного интеллекта |
| Серия АИСМ | Компактная структура | Плотная разводка печатных плат |
| Серия HCB | Снижение тепловых потерь | Высокоэффективные преобразователи |
Правильный выбор индуктора не только повышает электрический КПД, но также упрощает управление электромагнитными помехами и тепловое проектирование в современных силовых архитектурах.
Пульсации напряжения в основном вызваны высокочастотной коммутационной активностью и недостаточным сглаживанием тока внутри силового каскада преобразователя.
Силовые индукторы накапливают и выделяют энергию во время циклов переключения, сглаживая колебания тока и стабилизируя выходное напряжение.
Экранированные индукторы уменьшают магнитную утечку и электромагнитные помехи, что делает их более подходящими для компактных высокочастотных печатных плат и чувствительных электронных систем.
Литые индукторы обычно обеспечивают лучшее подавление электромагнитных помех, более высокую механическую долговечность и улучшенную термическую стабильность по сравнению с традиционными конструкциями с проволочной обмоткой.
Важные факторы выбора включают ток насыщения, DCR, рабочую частоту, тепловые характеристики, ограничения по компоновке печатной платы и требования к электромагнитным помехам.
Для получения более подробной информации о технических характеристиках и продуктах посетите наш полный каталог продукции индукторов SMD → 【Обзор продукции индукторов SMD】
