Как помехи GNSS влияют на навигационные системы БПЛА

Поскольку развертывание БПЛА продолжает расширяться в сфере логистики, инспекции, картографии и обороны, надежная спутниковая навигация становится все более важной. Современные беспилотные летательные аппараты в значительной степени полагаются на сигналы GNSS для позиционирования, автономного управления полетом, планирования маршрута и функции возврата домой.

Однако сигналы ГНСС чрезвычайно слабы и уязвимы к электромагнитным помехам. В сложных радиочастотных условиях даже маломощные устройства помех могут нарушить точность навигации или привести к полной потере сигнала. В результате помехи и спуфинг GNSS стали серьезными проблемами для надежности систем БПЛА.

В ходе радиочастотного тестирования компактных платформ БПЛА мы обнаружили, что стабильность сигнала GNSS может значительно ухудшиться, если навигационные модули установлены рядом с цепями беспроводной связи или высокочастотными энергосистемами. В этой статье объясняется, как помехи GNSS влияют на навигационные системы БПЛА, распространенные источники помех и как современные технологии защиты от помех помогают поддерживать стабильные характеристики позиционирования в сложных электромагнитных условиях.

Что такое помехи ГНСС?

Помехи GNSS (глобальной навигационной спутниковой системы) возникают, когда внешние радиочастотные сигналы нарушают прием спутниковых навигационных сигналов.

Современные системы БПЛА в значительной степени полагаются на технологии позиционирования GNSS для поддержки таких важных функций, как автономное управление полетом, планирование маршрута, коррекция навигации и обход препятствий. Этим системам требуется стабильный прием спутникового сигнала в реальном времени для поддержания точного позиционирования во время полетов.

Основная уязвимость заключается в силе сигнала. Сигналы спутников GNSS, принимаемые на уровне земли, чрезвычайно слабы и часто ниже окружающего фонового шума. Из-за этого даже относительно маломощные источники помех могут существенно влиять на стабильность позиционирования и отслеживание сигнала.

Помехи GNSS обычно делятся на две категории:

глушение

• Помехи возникают, когда сильные электромагнитные сигналы передаются в тех же диапазонах частот, которые используются спутниками ГНСС. Это перегружает приемник и может привести к полной потере сигнала.

Подмена

• Спуфинг предполагает создание поддельных спутниковых сигналов, имитирующих законные передачи GNSS. Вместо полной потери сигнала БПЛА может продолжать работу, получая ложную информацию о местоположении, что может привести к непреднамеренным отклонениям от траектории полета.

Почему системы БПЛА уязвимы к помехам ГНСС

Уязвимость систем БПЛА к помехам GNSS обусловлена ​​как техническими ограничениями, так и эксплуатационной зависимостью от спутниковой навигации.

Сильная зависимость от сигналов GNSS

• Современные платформы БПЛА полагаются на GNSS для позиционирования, планирования маршрута, автономной навигации, зависания и функций возврата домой. Как только спутниковое отслеживание становится нестабильным, точность управления полетом может быстро ухудшиться.

Слабая сигнальная среда

• Сигналы ГНСС по своей природе слабы, когда достигают поверхности Земли, и часто работают ниже уровня окружающего фонового шума. В наших тестах по оценке помех даже близлежащие модули беспроводной передачи и коммутационные цепи питания могли снизить стабильность позиционирования, когда расстояние изоляции антенны было недостаточным.
• По данным одной из наших внутренних оценок радиочастотной совместимости, кондуктивные помехи заметно увеличились, когда модули приемника GNSS были размещены рядом с неэкранированными линиями электропередачи постоянного тока внутри компактного корпуса. После улучшения заземления печатной платы и добавления экранирования вокруг ВЧ-секции стабильность сигнала улучшилась в условиях постоянных помех.

Позиционирование дрейфа при частичном вмешательстве

• Даже если помехи не полностью блокируют спутниковый прием, частично-диапазонные помехи могут значительно снизить точность позиционирования. Это может привести к нестабильной навигации, отклонению от маршрута или снижению запаса безопасности полета.

Риски при эксплуатации нескольких БПЛА

• При скоординированных операциях БПЛА помехи GNSS могут привести к каскадным ошибкам позиционирования и сбоям в координации группировки. Небольшие отклонения в навигации могут повлиять на синхронизацию между несколькими автономными платформами.

Скрытая угроза спуфинга

• В отличие от глушения, спуфинг-атаки не всегда вызывают явное предупреждение о потере сигнала. БПЛА, подвергшийся спуфинговой атаке, может продолжать работать нормально, неосознанно следуя неверным данным о местоположении.

Распространенные источники помех GNSS

Помехи GNSS в работе БПЛА могут возникать как в результате преднамеренных атак, так и в результате электромагнитной активности окружающей среды.

Преднамеренное глушение

• Портативные устройства помех могут передавать сильные радиочастотные сигналы в диапазонах частот ГНСС, нарушая прием спутниковых сигналов на большой территории.

Спуфинг-атаки

• Системы спуфинга передают поддельные спутниковые сигналы, предназначенные для манипулирования расчетами местоположения приемника и навигационными данными.

Заторы в городах РФ

• Плотная электромагнитная среда, создаваемая вышками связи, радиолокационными системами, беспроводными сетями и промышленной электроникой, может снизить качество сигнала GNSS.

Промышленные электромагнитные помехи

• Тяжелое электрооборудование, энергосистемы и высокочастотные промышленные устройства могут генерировать радиочастотный шум, который мешает работе чувствительных приемников GNSS.
• При практическом проектировании систем БПЛА модули GNSS часто устанавливаются рядом с цепями беспроводной связи, компактными радиочастотными модулями, системами управления питанием и высокочастотными электронными устройствами. Без эффективного электромагнитного экранирования и подавления помех радиочастотный шум может отрицательно повлиять на стабильность сигнала, точность позиционирования и надежность автономного полета.

Как работает технология защиты от помех

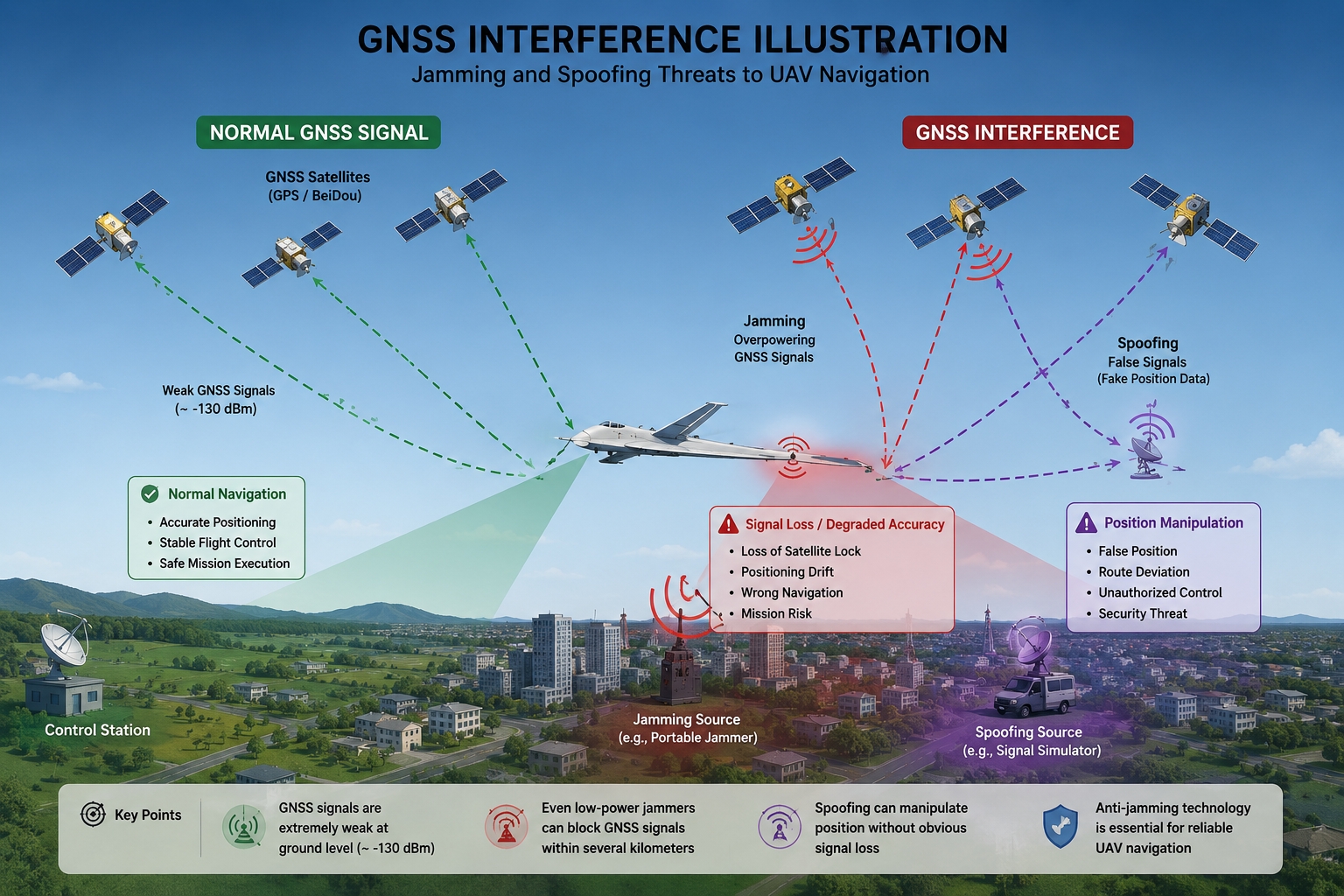

(Интегрированная архитектура системы защиты от помех БПЛА для стабильной навигации GNSS в условиях помех.)

Современные системы защиты от помех GNSS используют несколько уровней обработки сигналов для обеспечения стабильного слежения за спутниками в сложных электромагнитных условиях.

1. Фильтрация сигналов

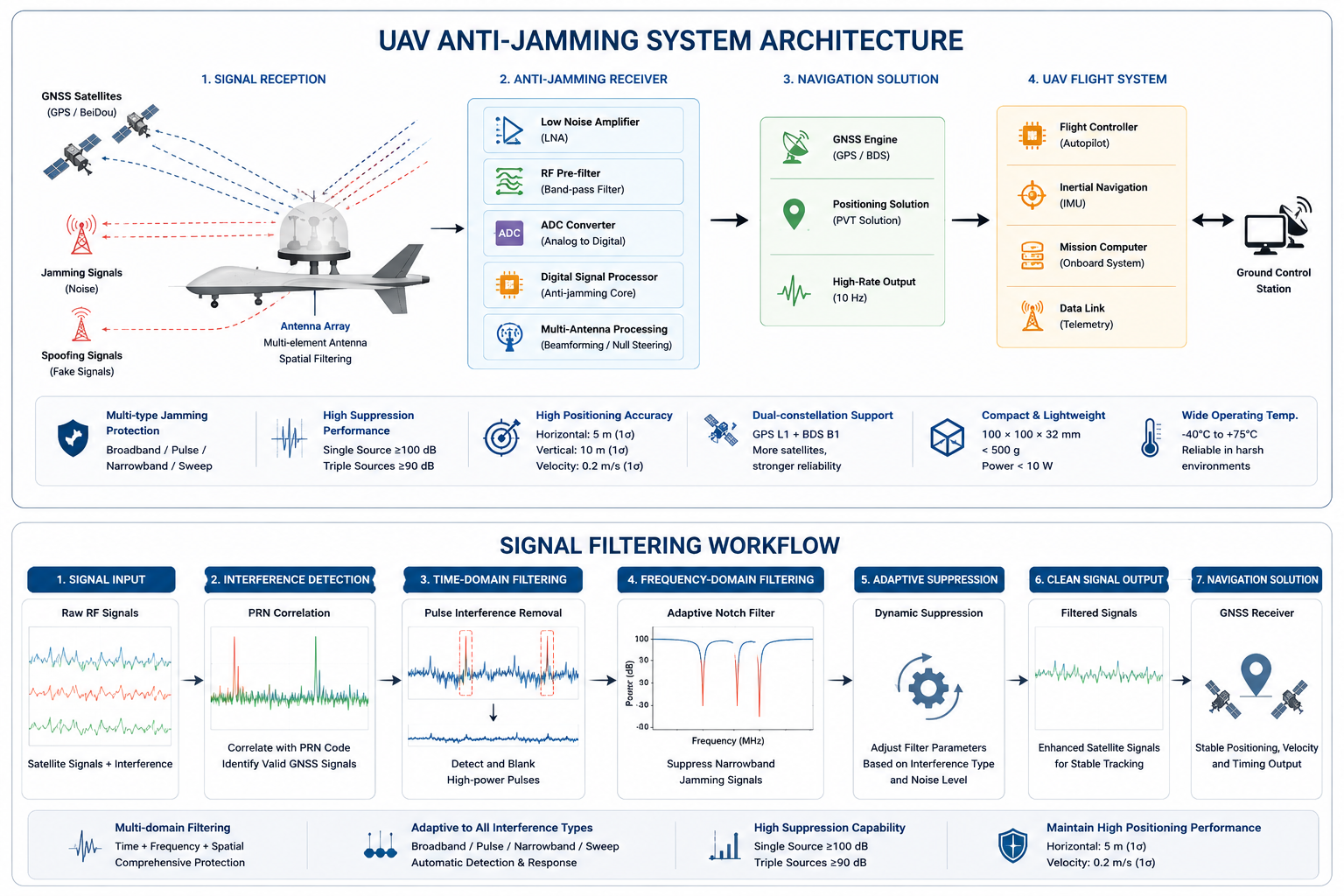

（Процесс фильтрации сигналов, используемый в современных приемниках помех GNSS）

Одной из самых больших проблем в системах защиты от помех является отличие законных спутниковых сигналов от помех.

Обнаружение корреляции PRN-кода

• Приемники GNSS анализируют входящие сигналы с использованием кодовых последовательностей PRN (псевдослучайного шума), специфичных для спутника, для идентификации подлинных спутниковых передач и отклонения несвязанных помех.

Динамическая регулировка порога

• Порог фильтрации автоматически адаптируется к изменяющимся условиям фонового шума, помогая сбалансировать подавление помех и сохранение сигнала.

Устранение импульсных помех

• Кратковременные всплески помех могут быть идентифицированы и временно устранены до того, как они нарушат работу системы слежения за спутниками.

2. Адаптивное подавление

Современные системы защиты от помех постоянно контролируют радиочастотную среду и динамически корректируют стратегии подавления.

Многотипная защита от помех

• Система может одновременно подавлять широкополосные, импульсные, узкополосные и разверточные помехи.

Оптимизация автоматического подавления

• Наше тестирование показало, что алгоритмы адаптивного подавления могут более эффективно реагировать на быстро меняющуюся радиочастотную среду, чем методы фильтрации с фиксированным порогом, особенно в условиях помех от нескольких источников, возникающих при работе городских БПЛА.

Глубокое подавление помех

• Передовые технологии подавления помогают восстановить пригодные для использования спутниковые сигналы даже в сильно загрязненной электромагнитной среде.

3. Многоантенная обработка

Технология интегрированной антенной решетки обеспечивает пространственную фильтрацию сигналов помех. Современные интегрированные системы защиты от помех также улучшают характеристики подавления радиочастотных помех на электронных платформах БПЛА с высокой плотностью размещения, где одновременно работают несколько беспроводных систем.

Адаптивное нулевое рулевое управление

• Анализируя сигналы, полученные от нескольких антенных элементов, система может подавлять помехи, поступающие с определенных направлений, сохраняя при этом прием законных спутниковых сигналов.

Компактный интегрированный дизайн

• Интегрированное оборудование защиты от помех GNSS объединяет антенные решетки, технологии адаптивной фильтрации и подавления сигналов в компактную платформу, подходящую для применения в БПЛА и транспортных средствах.

Улучшенная стабильность сигнала

• Пространственная фильтрация повышает общую стабильность позиционирования и помогает поддерживать непрерывное отслеживание спутников в условиях помех.

4. Уменьшение радиочастотных помех

Защита распространяется на всю цепочку обработки сигналов.

Внешняя радиочастотная фильтрация

• Полосовая фильтрация подавляет внеполосные помехи до того, как сигналы поступают на этап обработки приемника.

Цифровая обработка сигналов

• После аналого-цифрового преобразования усовершенствованные алгоритмы цифровой фильтрации идентифицируют и подавляют компоненты помех в режиме реального времени.

Анализ сигнатуры помех

• Сохраненные профили помех помогают ускорить классификацию помех и повысить скорость реагирования в динамических радиочастотных условиях.

5. Стабильное спутниковое слежение

Конечная цель технологии защиты от помех — поддержание стабильного позиционирования во время помех.

Непрерывное позиционирование

• Современные приемники помех сохраняют позиционирование и скорость даже при активном подавлении помех.

Операция двойного созвездия

• Одновременное отслеживание сигналов GPS и BeiDou повышает надежность позиционирования за счет увеличения количества доступных спутников.

Высокоскоростной навигационный вывод

• Высокочастотные обновления позиционирования поддерживают навигационные требования в реальном времени для автономных операций БПЛА.

Применение оборудования защиты от помех ГНСС

Технологии защиты от помех GNSS в настоящее время широко используются во многих отраслях, где требуется надежное позиционирование в условиях помех.

Навигационные системы БПЛА

• Для компактных платформ БПЛА легкие встроенные приемники помех обеспечивают надежное позиционирование при минимизации веса полезной нагрузки и энергопотребления.
• Эти системы помогают поддерживать стабильные навигационные характеристики во время автономных полетов в сложных электромагнитных условиях.

Системы обороны и безопасности

• Военные и оборонные платформы требуют надежного позиционирования в условиях преднамеренных помех и радиоэлектронной борьбы.
• Системы защиты от помех улучшают непрерывность навигации и надежность работы в сложных радиочастотных условиях.

Автономные наземные транспортные средства

• Автономные транспортные средства, работающие в промышленных зонах, городских районах и в логистических целях, полагаются на стабильное позиционирование GNSS для навигации и координации.
• Технологии защиты от помех помогают снизить нестабильность позиционирования, вызванную электромагнитными помехами.

Морские навигационные платформы

• Морские суда и беспилотные надводные системы, работающие вблизи береговой радиолокационной инфраструктуры, могут столкнуться с сильными электромагнитными помехами.
• Приемники с защитой от помех помогают поддерживать постоянное позиционирование и стабильность навигации в морской среде.

Промышленные и инфраструктурные приложения

• Системы промышленной автоматизации, уличная робототехника и платформы мониторинга инфраструктуры часто требуют стабильной синхронизации и позиционирования GNSS в условиях электромагнитного шума.

Практические соображения по проектированию радиочастотной защиты БПЛА

Будущие тенденции в области защиты навигации БПЛА

По мере того как системы БПЛА становятся более автономными и взаимосвязанными, технологии защиты от помех развиваются в сторону более высокого интеллекта, большей устойчивости и более низкого энергопотребления.

Обработка сигналов с помощью искусственного интеллекта

• Ожидается, что будущие системы защиты от помех будут использовать облегченные модели искусственного интеллекта для идентификации помех в реальном времени и адаптивной фильтрации сигналов.

Многочастотная защита ГНСС

• Приемники следующего поколения будут все чаще поддерживать несколько диапазонов спутниковых частот, улучшая непрерывность позиционирования при нарушении одной частоты.

Интеграция датчиков Fusion

• Будущие навигационные системы БПЛА будут сочетать приемники GNSS с инерциальной навигацией, системами визуального позиционирования и лидарами для повышения надежности в условиях отсутствия сигнала.

Аппаратная миниатюризация

• Меньшие и менее мощные модули защиты от помех будут становиться все более важными для легких платформ БПЛА и портативных автономных систем.

Совместное обнаружение помех

• Сетевые системы БПЛА могут в конечном итоге обмениваться информацией о помехах в режиме реального времени для улучшения ситуационной осведомленности и коллективной навигационной устойчивости.

Часто задаваемые вопросы

Что вызывает помехи GNSS в системах БПЛА?

Помехи GNSS могут быть вызваны радиочастотным шумом, электромагнитными помехами (EMI), помехами сигнала и шумами переключения, создаваемыми близлежащими электронными схемами.

Как электромагнитные помехи влияют на точность навигации БПЛА?

ЭМИ могут снизить качество сигнала GNSS и точность позиционирования, что потенциально может привести к нестабильной навигации, ошибкам связи или потере сигнала в системах БПЛА.

Как можно уменьшить помехи GNSS?

Судя по нашему опыту радиочастотных испытаний, помехи GNSS часто можно уменьшить за счет увеличения расстояния развязки антенн, добавления радиочастотного экранирования, оптимизации заземления печатной платы и использования интегрированных систем приемников с защитой от помех.

Почему экранирование важно в радиочастотных системах?

Экранирование помогает уменьшить магнитную утечку и электромагнитный шум, улучшая целостность радиочастотного сигнала и надежность системы в компактных электронных системах.

Об авторе

Эта статья была подготовлена ​​командой инженеров FERRTX на основе анализа радиочастотных помех и опыта проектирования высокочастотных электронных систем. Наша команда специализируется на технологиях защиты от помех GNSS, целостности радиочастотного сигнала и решениях по электромагнитной совместимости для БПЛА и промышленного применения.
