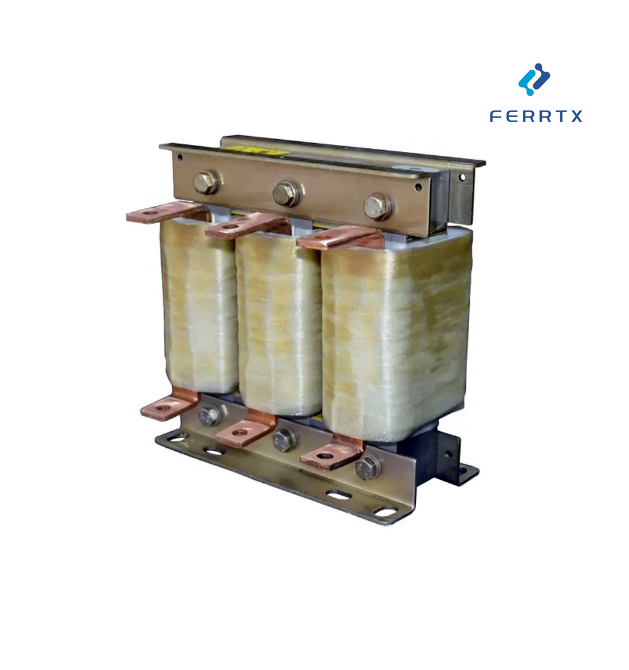

Почему реакторы переменного тока в современных энергосистемах имеют большее значение, чем вы думаете

За этими результатами поиска стоит четкое намерение пользователя:
инженеры и системные интеграторы пытаются решить реальные проблемы, вызванные нестабильным качеством электроэнергии , а не просто изучают теорию.

И эти проблемы становятся все более распространенными.

Скрытая цена проблем с качеством электроэнергии

В промышленных условиях, особенно там, где используются преобразователи частоты (ЧРП), инверторы или длинные кабели двигателей, системы питания редко работают идеально.

Типичные проблемы, которые ищут инженеры, включают:

• Внезапный пусковой ток повреждает приводы

• Чрезмерные гармонические искажения (THD)

• Перегрев конденсаторов или выпрямительных мостов.

• Нагрузка на изоляцию двигателя, вызванная высоким dv/dt

• Неожиданные отключения инвертора или сокращение срока службы оборудования.

Большинство онлайн-статей объясняют, в чем заключаются эти проблемы. Меньше объясняют, почему они происходят вместе , и еще меньше объясняют, как правильный выбор реактора переменного тока меняет поведение всей системы .

Входные и выходные реакторы переменного тока: разные проблемы, разные роли

Одним из ключевых выводов, полученных в результате анализа высокорейтинговых технических блогов, является то, что пользователи часто путают входные и выходные реакторы или полагают, что они взаимозаменяемы. Это не так.

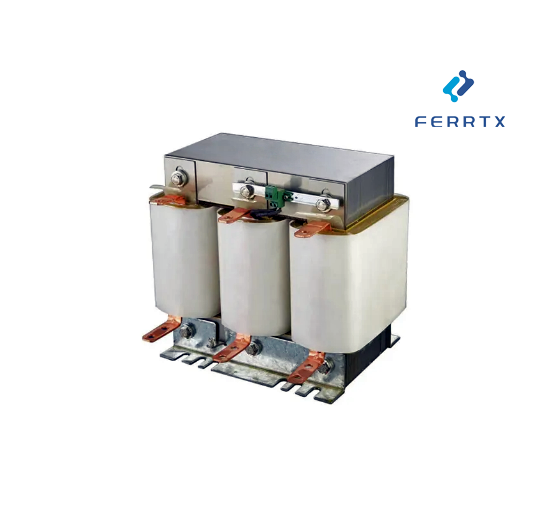

Входные реакторы переменного тока: стабилизация входного сигнала

Установленный на входе инвертора входной дроссель переменного тока в первую очередь помогает:

• Ограничьте пусковой и пиковый ток во время запуска

• Подавление гармоник сетки

• Улучшить реальный коэффициент мощности

• Плавные искаженные формы входного тока

• Защитите привод от переходного перенапряжения

На практике это означает меньшее количество нежелательных отключений, меньшую нагрузку на выпрямительные мосты и заметно более стабильную систему питания на входе.

Выходные дроссели переменного тока: защита того, что выходит

Выходные реакторы переменного тока используются между инвертором и двигателем , решая другой набор задач:

• Снижение напряжения dv/dt на обмотках двигателя

• Снижение шума двигателя и потерь на вихревые токи

• Ограничение тока утечки, вызванного гармониками высокого порядка

• Увеличение срока службы двигателя, особенно при использовании длинных кабелей двигателя.

Если вы когда-либо сталкивались с необъяснимыми отказами двигателей в системах с инверторным управлением, то основная причина обычно кроется именно в них.

Почему реакторы «один размер подходит всем» не работают в реальных условиях

Во многих общих статьях рекомендуется «добавлять реактор переменного тока», не обсуждая детали конструкции . На этом теория заканчивается и начинается реальная инженерия.

Судя по практическому опыту, к наиболее упускаемым из виду факторам относятся:

• Выбор магнитного материала (кремниевая сталь, феррит, аморфный сердечник)

• Структура обмотки и ее влияние на сопротивление постоянному току и прочность при коротком замыкании.

• Термический класс и система изоляции в суровых условиях эксплуатации

• Контроль шума , особенно при установке внутри помещений или в шкафу.

Реактор переменного тока, который на бумаге выглядит нормально, все равно может перегреваться, чрезмерно вибрировать или преждевременно выйти из строя, если игнорировать эти детали.

Чем отличается хорошо спроектированный реактор переменного тока

Правильно спроектированный реактор переменного тока — это не просто индуктор, это защитный компонент, предназначенный для долгосрочной надежности системы.

Ключевые характеристики конструкции, которые постоянно проявляются в высокопроизводительных приложениях, включают:

• Структуры обмотки из фольги для низкого сопротивления постоянному току и сильной устойчивости к электромагнитным силам.

• Конструкция с низкой плотностью магнитного потока для сохранения линейности при перегрузке.

• Системы изоляции F-класса или выше для стабильной работы в сложных условиях.

• Вакуумная пропитка под давлением (VPI) для снижения шума и повышения механической прочности.

• Сердечники из кремниевой стали с низкими потерями и ориентированной структурой для минимизации повышения температуры.

Такой выбор конструкции напрямую приводит к увеличению срока службы привода, более тихой работе и уменьшению количества сбоев системы — именно этого ищут инженеры, когда ищут реакторы переменного тока в Интернете.

Где это станет актуальным для вашего следующего проекта

Независимо от того, разрабатываете ли вы новую инверторную систему или устраняете неполадки в существующей, реакторы переменного тока часто являются самой простой модернизацией с наибольшим эффектом .

Они не заменяют фильтры гармоник или синусоидальные фильтры, но при правильном выборе они значительно снижают нагрузку на каждый последующий компонент.

И это настоящий вывод, которого не хватает в большинстве результатов поиска:

Реакторы переменного тока не решают одну проблему. Они восстанавливают баланс всей энергосистемы.

Заглядывая в будущее: выбор правильного реактора переменного тока

Если вы оцениваете реакторы переменного тока для входных или выходных приложений, особенно в системах с ЧРП, правильные вопросы, которые следует задать, выходят за рамки значений индуктивности:

• С какими условиями перегрузки он столкнется?

• Какова длина кабелей двигателя?

• Какие уровни гармоник приемлемы?

• Насколько критичны шумовые и тепловые характеристики?

• Можно ли адаптировать реактор к частоте системы и рабочему профилю?

Эти вопросы определяют, станет ли реактор переменного тока долгосрочным средством защиты или просто еще одним компонентом спецификации.

Если вы хотите обсудить, как можно выбрать или настроить входные или выходные реакторы переменного тока для вашего конкретного применения, свяжитесь с нами по адресу:
sales@ferrtx.com

Иногда самый маленький компонент имеет решающее значение для надежности системы.
