Зачем использовать экранированные индукторы и как DCR влияет на производительность в автомобильной электронике?

В быстро развивающемся мире автомобильной электроники, где эффективность, надежность и миниатюризация имеют первостепенное значение, выбор компонентов может сделать или разбить конструкцию. Среди них индукторы власти играют важную роль, особенно в приложениях с высоким уровнем тока. Но почему экранированные индукторы все чаще предпочитаются в автомобильных системах? И как параметр, такой как DCR (сопротивление постоянного тока), значительно влияет на производительность и надежность этих компонентов? Давайте погрузимся.

Случай для экранированных индукторов в автомобильной электронике

Современные транспортные средства наполнены сложной электроникой - от современных систем помощи водителя (ADA) и информационно -развлекательных систем до модулей управления трансмиссией и светодиодного освещения. Эти системы работают в непосредственной близости, часто в суровых условиях с экстремальными температурами, вибрациями и электромагнитными интерференциями (EMI).

Здесь защищенные индукторы доказывают свою ценность. В отличие от неэкранированных вариантов, экранированные индукторы, часто показывающие ферритовое ядро ​​и ферритовый щит, содержат магнитное поле, сводя к минимуму электромагнитное излучение. Эта сдерживание имеет решающее значение для:

• Предотвращение EMI: экранирование уменьшает шум, который может мешать чувствительным автомобильным цепям (например, датчики, коммуникационные шины), обеспечивая надежность системы и соответствие строгим автомобильным стандартам EMC.
• Включение миниатюризации: в качестве электронных контрольных единиц (ECU) компоненты должны быть плотно упакованы. Экранированные конструкции предотвращают перекрестные помехи в этих компактных пространствах, что обеспечивает более высокую плотность компонентов без компромиссов производительности.
• Улучшение надежности в суровых условиях: автомобильная среда не прощается. Экранированные конструкции часто способствуют лучшей механической надежности и защите от загрязняющих веществ.

Для автомобильных преобразователей мощности, таких как преобразователи DC-DC, питание ADAS или информационно-развлекательные системы, использование экранированного индуктора не просто вариант; Это часто необходимо для стабильной, без шума работы.

Декодирование DCR: молчаливый влиятель

В то время как индуктивность (L) часто получает центр внимания, DCR является критическим параметром, который напрямую влияет на эффективность системы, тепловые характеристики и общую надежность. DCR представляет собой присущее сопротивлению провода, используемой в обмотке индуктора.

Итак, как DCR влияет на производительность индуктора автомобилей?

1. Потеря и эффективность мощности: потеря мощности в индукторе рассчитывается как i²R, где «I» - ток DC, а «R» - это DCR. Более низкий DCR означает снижение потери проводимости, что приводит к более высокой эффективности. Это жизненно важно в электромобилях (EV) и гибридных транспортных средствах (HEV), где максимизация срока службы батареи и диапазона имеет решающее значение.
2. Тепловое управление: потери I²R проявляются как тепло. Чрезмерное тепло может повысить температуру индуктора, потенциально снижая ее производительность, затрагивая близлежащие компоненты и подвергая опасность надежности системы. Индукторы с низким DCR генерируют меньше тепла, упрощают проблемы с тепловым управлением-ключевое преимущество в приложениях под капюшоном, где температура окружающей среды может быть высокой.
3. Обработка тока: более низкий DCR часто допускает более высокий рейтинг тока (IDC) для данного размера, так как меньше энергии тратится на тепло. Это делает высококачественные индукторы с низким DCR идеальным для требовательных приложений, таких как моторные приводы, электрическое рулевое управление (EPS) и системы управления аккумуляторами (BMS).

При выборе индуктора мощности для автомобильных преобразователей приоритет низкого DCR является синонимом проектирования для эффективности и тепловой стабильности.

Важность SRF в индукторах власти

Саморезонансная частота (SRF) является еще одной важной, но иногда упускаемой из виду спецификацией. Индуктор действует как индуктор только под его SRF; Над ним доминирует паразитарная емкость, и она ведет себя как конденсатор.

Важность SRF в индукторах власти лежит в:

• Избегание шума и нестабильности: частоты переключения современных преобразователей DC-DC увеличиваются. Если рабочая частота приближается к SRF индуктора, это может привести к неожиданному поведению, увеличению шума и нестабильности в источнике питания.
• Обеспечение ожидаемой индуктивности: индуктор предоставляет свою номинальную стоимость индуктивности всего намного ниже его SRF. Дизайнеры должны выбрать индуктора, чей SRF значительно выше, чем частота эксплуатации их схемы.

Как выбрать правильный индуктор автомобильной питания

Выбор соответствующего индуктора включает в себя баланс нескольких факторов за пределами простой значения индуктивности:

• Текущие требования: рассмотрим как среднеквадратичный ток, так и ток насыщения (ISAT). Индуктор должен обрабатывать среднеквадратичный ток без перегрева (под влиянием DCR) и пикового тока без насыщения (что вызывает резкое падение индуктивности).
• Экранирование: для чувствительной к шуму автомобильные среды обычно рекомендуется экранированная конструкция.

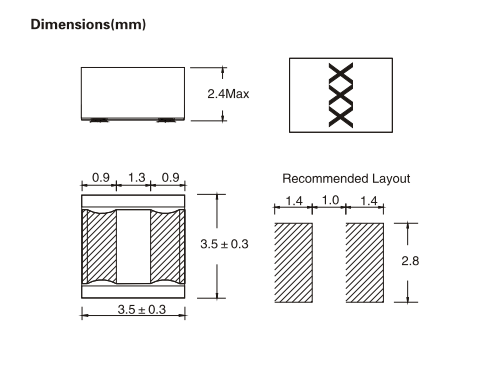

• Размер и профиль: пространство платы ограничено. Компактные SMD -индукторы с низкими профилями часто необходимы.
• Устойчивость окружающей среды: ищите компоненты, рассчитанные на требуемый диапазон рабочей температуры (часто от -55 ° C до +150 ° C или выше для автомобилей) и соответствуют стандартам AEC -Q200, обеспечивая надежность в условиях автомобильных напряжений.
• Основной материал: ферритовые ядра предлагают высокую индуктивность, но могут насыщать быстрее. Сплановые ядра сплавного порошка предлагают мягкие характеристики насыщения, полезные для обработки высоких пиковых токов без внезапного отказа.

Вдумчивое сравнение автомобильных индукторов SMD, рассматривающих эти параметры, имеет важное значение для оптимального дизайна.

Поиск идеального совпадения: высокая производительность соответствует надежности

В поисках высоких текущих индукторов мощности, которые обеспечивают низкую DCR, высокую эффективность и исключительную надежность в требовательных автомобильных приложениях, серия LQH-S от FerroTrex выделяется.

Наши проволочные автомобильные индукторы спроектированы с экранированной ферритом, обеспечивая превосходную подавление шума, решающее для чувствительной автомобильной электроники. Они могут похвастаться более низким DCR, позволяя более высокой обработке тока постоянного тока (IDC) и демонстрируют превосходную тепловую стабильность в широком диапазоне рабочих температур.

Независимо от того, является ли ваш дизайн для ADA, информационно -развлекательной, трансмиссионной системы или электроники тела, наши компоненты предлагают необходимую вам надежность и производительность. Они соответствуют ROHS и доступны в стандартных значениях индуктивности.

Борьба пытается найти правильный индуктор, который уравновешивает размер, производительность и стоимость вашего следующего автомобильного проекта? Пусть наш инженерный опыт поможет вам сделать оптимальный выбор.

Свяжитесь с нами сегодня по адресу sales@ferrtx.com , чтобы обсудить ваши требования или запрос образцов. Давайте объединим будущее автомобильной технологии вместе.
