Следует индуктор LGB-C

Получить цену

Свяжитесь

Features:

Вид оплаты: T/T,L/C
Количество минимального заказа: 5000 Piece/Pieces
транспорт: Ocean,Land,Air,Express
Порт: Xi'an,Shanghai

Каталог

Запрос

Error

* Please fill in the information

* Please fill in your e-mail

* Please fill in the content



Каталог



Описание

Атрибуты продукта

Модель: LGB-C

марка: ФЕРРТХ

виды: Катушка индуктивности с выводами

Тип поставки: Оригинальный производитель

место происхождения: Китай

Способ установки: Сквозное отверстие

Features: Low DCR Ferrite Core

Диапазон индуктивности: 1 мкм-15000 мкм

Текущий рейтинг: 0,16a-5,9a

DCR (сопротивление DC): 0,006 Ом-24 Ом

Operating Temperature: -40℃ to +105℃

Тип упаковки: Radial Leaded

Основной материал: Феррит

Водонепроницаемый рейтинг: IP67 (инкапсулированный пластик)

Упаковка и доставка

Продажа единиц жилья:	Piece/Pieces
Скачать:

Возможности поставки и дополнительная информация

транспорт: Ocean,Land,Air,Express

Место происхождения: Китай

Поддержка о: 2~8weeks

Сертификаты : RoHS/ISO/UL/CE/IATF16949/CNAS

Порт: Xi'an,Shanghai

Вид оплаты: T/T,L/C

Описание продукта

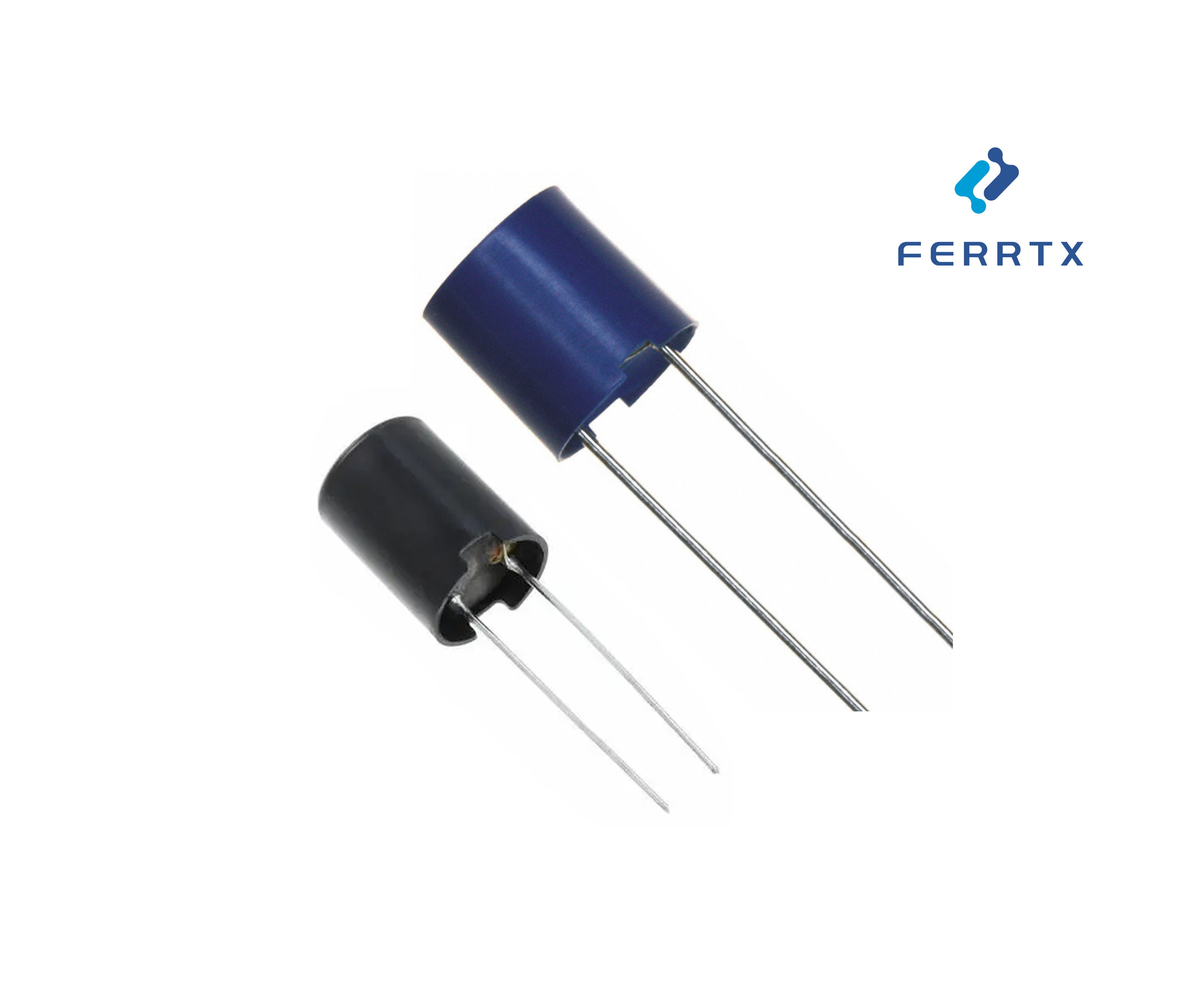

Водонепроницаемый индуктор с выводами серии LGB-C | Ферритовый сердечник с низким DCR | Номинальный ток 5,9 А

Премиум-решения с выводными индукторами для глобальной электроники

Радиальный герметизированный силовой индуктор со сквозными отверстиями серии FERRTX® LGB-C обеспечивает непревзойденную надежность в суровых условиях. Наш выводной индуктор, оснащенный водонепроницаемым ферритовым сердечником и сверхнизким сопротивлением DCR (всего 0,006 Ом), выдерживает экстремальные температуры (от -40°C до +105°C), обеспечивая при этом силу тока до 5,9 А, что идеально подходит для автомобильных, промышленных преобразователей постоянного тока и преобразователей постоянного тока высокой плотности. Опираясь на производство, сертифицированное IATF 16949, мы гарантируем отправку образцов в течение 48 часов и доставку по всему миру в течение 15 дней.

Ключевые инновации

Защита военного уровня
Водонепроницаемый пластиковый корпус с герметизацией, сертифицированной UL, устойчив к влаге, химикатам (соответствует MIL-STD-202E) и механическим нагрузкам — идеально подходит для установки под капотом автомобилей.
Сверхнизкие потери мощности
Конструкция с ферритовым сердечником обеспечивает DCR на 80 % ниже, чем в среднем по отрасли (например, LGB0709C–1ROM: макс. 0,006 Ом), что снижает выделение тепла в сильноточных сценариях.
Точная настройка
Выберите уровни допуска (±10% K, ±20% M, ±30% N) с помощью SRF, проверенного с помощью оборудования HP4191A, что обеспечивает стабильную работу в цепях фильтров электромагнитных помех.

Технические характеристики

Parameter	LGB0709C	LGB1112C (Flagship)
Inductance Range	1μH-1500μH	3.3μH-15,000μH
Max Current	5.0A (LGB0709C–1ROM)	5.9A (LGB1112C–3R3M)
DCR Range	0.006–5.0Ω	0.010–24.0Ω
Temp Stability	-40°C to +105°C	-40°C to +105°C

Сертифицированная совместимость: соответствует требованиям RoHS/REACH, совместим с пайкой оплавлением в паровой фазе и инфракрасным излучением (260°C/10 с).

Критические приложения

➊ Автомобильные системы

Блоки управления двигателем (фильтрация мощности ЭБУ)
Драйверы светодиодного освещения (модели со степенью защиты IP67)
Пример: LGB1015C–220M работает при токе 2,26 А с DCR 0,03 Ом в системах 12 В.

➋ Преобразователи постоянного тока в постоянный

Схемы понижения/повышения (оптимизированы для 100–500 кГц)
Блоки питания модемов XDSL
Проверенное решение: LGB0809C–2P2M выдерживает ток 4,0 А при 2,2 мкГн для преобразования 24 В → 5 В.

➌ Высокочастотные системы

GPS-приемники
Импульсные источники питания (интеграция EMI Filter)

Физическая конфигурация

Ферритовый сердечник с водонепроницаемой смолой
Обмотка из бескислородной меди
Радиальная рамка (t=0,6 мм)
Термоусадочная трубка ПВХ/UL

FAQ по Engineerx27s

Вопрос: Как выбрать класс допуска K/M/N?

A: Используйте класс K (±10%) для прецизионных преобразователей постоянного тока в постоянный; Класс M (±20%) для недорогой бытовой электроники.

Вопрос: Может ли он заменить индукторы поверхностного монтажа?

О: Да, наша конструкция со сквозными отверстиями обеспечивает превосходное рассеивание тепла по сравнению с SMD в приложениях с >3 А.

Вопрос: Совместимо ли с автоматической сборкой?

О: Полностью совместим с пайкой методом захвата и установки + волновой пайкой (пиковая температура 260°C).

Там, где стабильность тока 5,9 А сочетается с водонепроницаемостью военного уровня, ваша надежность электропитания переопределена. Прецизионная магнитная система, разработанная FERRTX.
