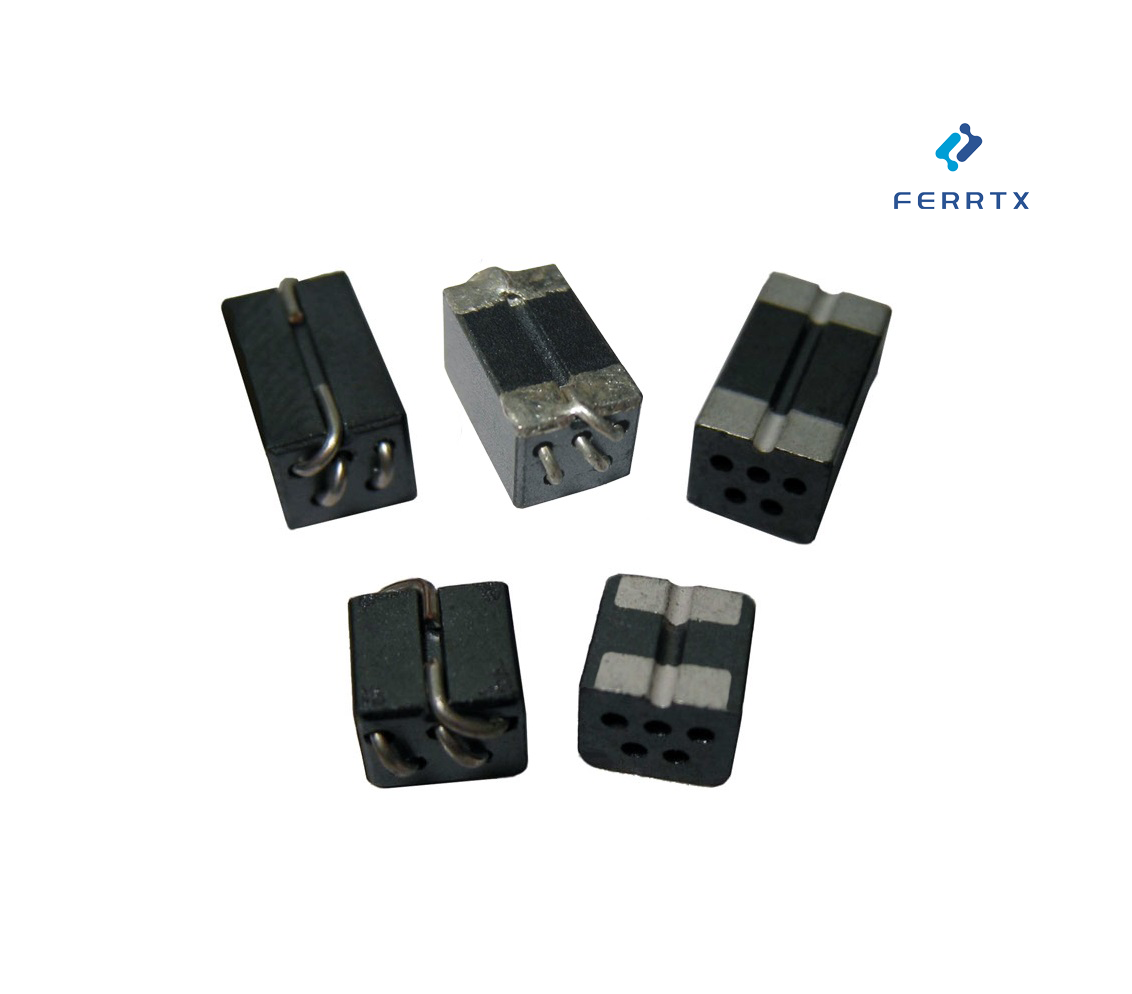

SMB5H Series 5-луночный панель феррита: превосходное подавление EMI ​​для высокочастотных цепей

В сегодняшнем быстро развивающемся электронном ландшафте эффективное подавление EMI ​​не подлежит обсуждению. 5-луночный сериал SMB5H Bead из нашей линейки продуктов выделяется в качестве премиального решения для дизайнеров, ищущих надежность, высокую производительность и простоту интеграции. Благодаря своей уникальной мульти-апертурной конструкции, оптимизированных характеристиках импеданса и надежной конструкцией, этот индуктор ферритных шариков обеспечивает исключительное подавление шума в широком диапазоне частот-что делает его идеальным выбором для требования применений в области управления питанием, радиочастотных систем и конфиденциальных датчиков.

Любопытно, как наша структура с пятью лунками повышает производительность? Читать дальше.

Ключевые функции и технические характеристики

Серия SMB5H разработана для обеспечения высокого импеданса на целевых частотах при сохранении низкого сопротивления постоянного тока (DCR). Это делает его особенно эффективным для подавления электромагнитных помех без ущерба для целостности сигнала или эффективности питания.

Электрические характеристики:

• Высокий диапазон импеданса: до 1000 Ом при 100 МГц (зависит от модели)
• Низкий DCR: минимизирует потери мощности и тепло.
• Оцененный ток: поддерживает высокопрочные приложения без насыщения
• Рабочая температура: от -55 ° C до +125 ° C
• Частотная характеристика: оптимизирован для диапазона 10 МГц - 1 ГГц

Структурные преимущества:

• 5-луночная конструкция: увеличивает эффективную проницаемость и импеданс путем максимизации площади поверхности и контроля магнитного пути.
• Компактный SMD-пакет: легко разместить автоматически, подходит для конструкций печатных плат высокой плотности.
• ROHS COMPARINT: обеспечивает соблюдение стандартов окружающей среды и безопасности.

Забавный факт: конфигурация с пятью лунками не только для показа-она значительно снижает шум EMI за счет более эффективного распределения магнитного потока, чем обычные шарики.

Применение витринного витрина SMB5H

Этот универсальный компонент необходим в широком спектре отраслей:

• Поставки питания: используется в качестве индуктора питания или шумового фильтра в преобразователях DC-DC и регуляторах напряжения.
• Системы радиочастотных и коммуникационных систем: обеспечивает чистую передачу сигналов в сетях индукторов РЧ и схемах соответствия антенн.
• Интерфейсы датчиков: защищает сигналы датчиков низкого напряжения от высокочастотного шума в системах IoT и промышленного мониторинга.
• Потребительская электроника: интегрирована в массивы фильтров EMI для HDMI, USB и других высокоскоростных линий передачи данных.
• Автомобильные и промышленные системы: повышает надежность в моторных приводах, трансформаторных муфтах и ​​коммуникации ECU.

Почему выбирают нашу ферритовую бусин серии SMB5H?

• Проверенная производительность: основываясь на науке о ферритовых материалах, наши бусы предлагают стабильные кривые импеданса и минимальные потери на высоких частотах8.
• Гибкость проектирования: несколько моделей (например, SMB5H0505C, SMB5H0508A) позволяют точно выбирать на основе частоты вашей схемы и потребностей тока.
• Экспертная поддержка: мы предоставляем подробные таблицы данных, кривые частоты импеданса и примечания к применению, чтобы помочь вам с уверенностью интегрироваться.

Заключение

Независимо от того, проектируете ли вы высокоскоростную цифровую плату, чувствительный аналоговый датчик или надежный источник питания, ферритовый шарик SMB5H Series Series предлагает надежное, высокопроизводительное решение для вызовов EMI. Его уникальная конструкция и электрические характеристики делают его компонентом для инженеров, которые ценят точность и качество.

Готовы увидеть, как SMB5H может поднять ваш дизайн? [Свяжитесь с нами для образцов и технической документации сегодня!]
